Alors, vous envisagez d'utiliser des faisceaux infrarouges mais vous voulez savoir lesquelles utiliser ?
Tout d'abord, prenons juste 10 secondes pour comprendre la technologie. En terme simple, un ensemble de faisceaux est comme une torche (émetteur) et un œil (récepteur), tout le temps que l'œil peut voir la torche, il est heureux, si quelque chose se met entre les deux, l'œil commute le relais d'alarme.
Il y a 2 modèles existants pour cette série :

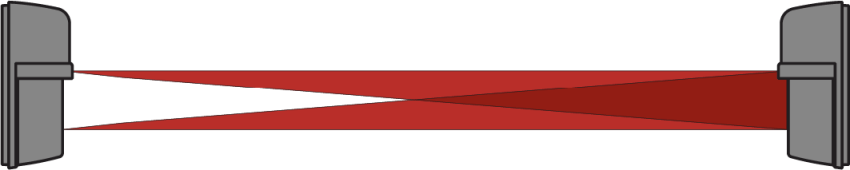

Doubles Faisceaux
Ce sont les faisceaux les plus courants, comme leur nom l’indique, ils ont 2 faisceaux entre le transmetteur et le récepteur, qui doivent être tous deux interrompus pour générer une activation / une alarme. La "ligne" de protection entre les 2 unités mesure 7cm de haut et 3 cm de large qui doit être complètement brisée pour générer une activation.

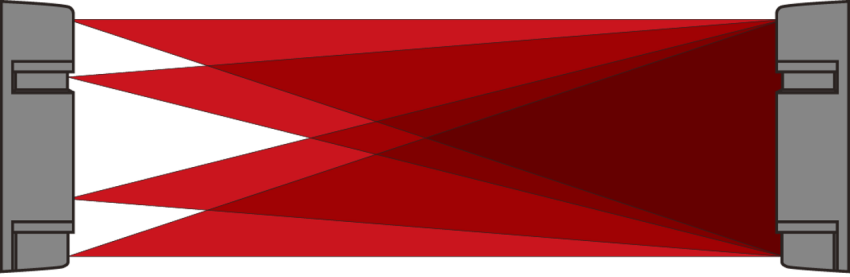

Quadruples Faisceaux
Ce sont les faisceaux les plus sérieux, avec 4 faisceaux entre l’émetteur et le récepteur. S’ils sont correctement installés, tous les 4 points du transmetteur parlent aux 4 points du récepteur par conséquent la ligne de protection est d’une hauteur de 33cm et de 4.5cm de large.
Questions à se poser :
- Quelle distance dois-je couvrir ?
- Quel type de terrain dois-je parcourir ?
- Combien de faisceaux ?
- Sur quoi dois-je installer les faisceaux ?
- Que dois-je faire pour l’alimentation ?
- Que peuvent activer les faisceaux ?
Répondons à ces questions avec quelques réponses et conseils définitifs.
1. Distance
TAKEX essaie de rendre la vie facile quand il s’agit d’utiliser le bon faisceau pour la bonne distance, en utilisant la couverture externe en mètres comme partie du numéro de modèle, donc par exemple un PB-30TK est une poutre qui couvre 30m à l’extérieur, un PB-200FA couvrira 200m à l’extérieur. Si vous voulez utiliser les mêmes poutres à l’intérieur, alors la distance de couverture double, donc le PB-60TK ferait 120m à l’intérieur (bien sûr, il fera 120m à l’extérieur, mais il n’y a aucune garantie qu’il fonctionnera efficacement dès que vous avez un changement dans l’environnement). Cela signifie que si vous avez une zone de 65m de long, vous ne devriez pas perdre le sommeil en utilisant un faisceau de 60m. Il est toujours préférable de surspécifier un faisceau plutôt que de l’utiliser à la limite ; par exemple, une zone de 300 m serait mieux protégée par 2 x PB-IN-200HFA plutôt que 1 x PB-IN-100HFA et 1 x PB-IN-200HFA.
2. Terrain
Les faisceaux sont utilisés pour protéger soit des périmètres de chantier ou des bâtiments. Vous devez prendre en compte est l’environnement dans lequel le faisceau fonctionnera par exemple : animaux sauvages tels que les blaireaux, renards, animaux domestiques ? Est-ce que cette surface est sujette au brouillard ? Est-ce que la végétation est gérée ? Y a-t-il des baisses ou des hausses importantes dans la zone de champ ? Cela pourrait laisser des angles morts ou faire chuter le niveau de protection au niveau du sol, ce qui signifierait alors que la faune pourrait être un problème. Si vous avez une zone de 200m avec un grand fossé ou une montée, mieux vaut diviser la zone au sommet ou au fond. L'idée est d'essayer d'avoir des poutres parallèles au sol.
3. Combien ?
Il n’y a pas de réponse définitive quant au nombre de faisceaux à utiliser pour la zone à couvrir, ce qui amène à nous poser comme question « la hauteur ». Le niveau de perte/risque se reflète généralement dans le niveau de protection requis. Sur un site "critique" on peut avoir au minimum de 3 à 4 faisceaux par zone, pour un site de risque moyen entre 2 à 3 faisceaux et pour une protection minimale 1 faisceau par zone. Sachant que si vous utilisez plusieurs fasceaux par zone, nous vous conseillons d’utiliser des faisceaux équipés d’un canal de communication afin d’éviter de la discordance entre eux. Il n'y a pas de réponse "classique" pour la hauteur des colonnes (à moins que cela ne soit écrit dans les spécifications), donc la "règle de base" entre en jeu. Lorsqu'un seul ensemble de poutres est utilisé, je recommande généralement une protection qui couvre la hauteur des cuisses, la raison étant que si elle est trop basse, il y a un risque qu'un intrus se déplaçant à n'importe quelle vitesse ne coupe pas tout le trajet du faisceau lors de la traversée, et les chances que la faune active le faisceau sont beaucoup plus élevées. S'il y a 2 poutres par zone, alors la hauteur des genoux vers le haut et la hauteur de la taille vers le haut (là encore non spécifique).
Si le cahier des charges nécessite une protection beaucoup plus basse, il serait judicieux d'utiliser des poutres anti-rampantes, celles-ci doivent être brisées plus longtemps afin d'être moins sensibles aux problèmes de la faune.
Si le travail consiste à protéger les fenêtres/portes/murs, réfléchissez à ce qui peut traverser et où. Pour protéger un entrepôt par exemple, j'utiliserais 1 ou 2 poutres jumelées, la plus basse à environ 40-50 cm du niveau du sol, la plus haute à 70-100 cm. Protéger les fenêtres, je m'attendrais à trouver un double faisceau d'env. 30 cm du bas de la fenêtre. Pour les portes, cela dépend si la porte s'ouvre dans le trajet du faisceau ou s'en éloigne, si les portes s'ouvrent dans le trajet du faisceau, la hauteur est presque sans importance, si la porte s'ouvre alors un seul faisceau jumeau à 40-60 cm du sol, ou 2 jumeaux, le plus bas autour de 30-40 cm le plus haut autour de 80-100 cm.

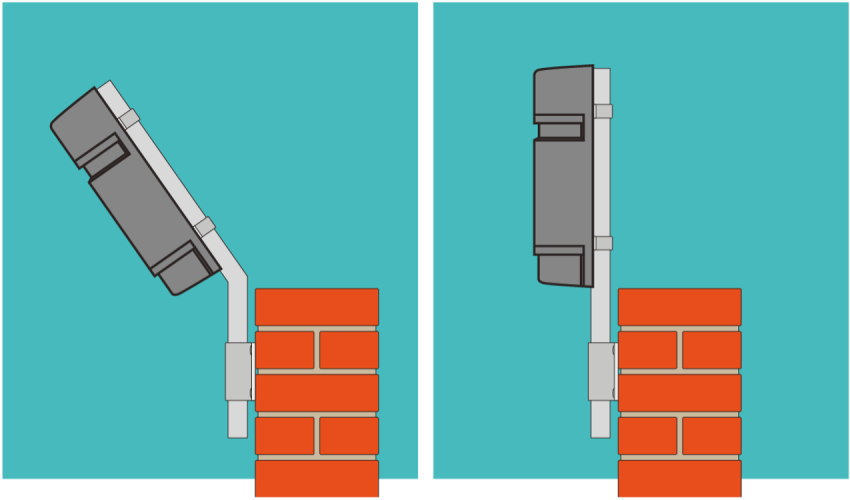

En protégeant le haut des murs des gens qui essayeraient de grimper au-dessus des doubles ou quadruples faisceaux sans marcher le bord de celui-ci (comme les chats, oiseaux etc…) en décalant les faisceaux ainsi.
4. Installation
Les faisceaux peuvent être installés sur des surfaces plates ou sur des poteaux (diamètre de 37 à 43mm) ou des tours (qui masquent les hauteurs et le nombre de poutres utilisées). Le capteur des faisceaux pivote 180°, vous pouvez monter les faisceaux à plat sur un mur, puis tourner l’optique de sorte que la protection longe le mur.
5. Alimentation
Tous faisceaux fonctionnent via une alimentation électrique à 2 extrémités (12-30VDC), si vous avez une situation où il est impossible ou qu’il est couteux d’installer une alimentation, l’alternative serait d’avoir un faisceau alimenté par batterie (TXF-125E) qui couvrira une zone jusqu’à 100m si celle-ci est plus courte des faisceaux réflecteurs PR-11BE (11m) ou PR-30BE (30m). Une chose à considérer est dans les environnements exposés soumis au gel, il serait intéressant d’envisager d’ajouter des appareils de chauffage (PBH) qui fonctionnent sur 12-24VDC.
6. Activation
On me demande souvent ce qui arrive quand quelqu’un traverse une poutre, eh bien c’est à vous de décider. La poutre est simplement un interrupteur, rien de plus. Que pouvez-vous faire avec un interrupteur ?
Habituellement, les faisceaux sont câblés à un panneau, et le panneau détermine ce qui se passe ensuite, mais vous pourriez tout aussi bien connecter les faisceaux à une sirène, une sonnette, des lumières, ou un composeur GSM.
Quelle que soit la poutre que vous utilisez, une chose est critique ; prendre le temps de les aligner correctement, utiliser un voltmètre, passer 10 minutes supplémentaires pour faire un bon travail.
